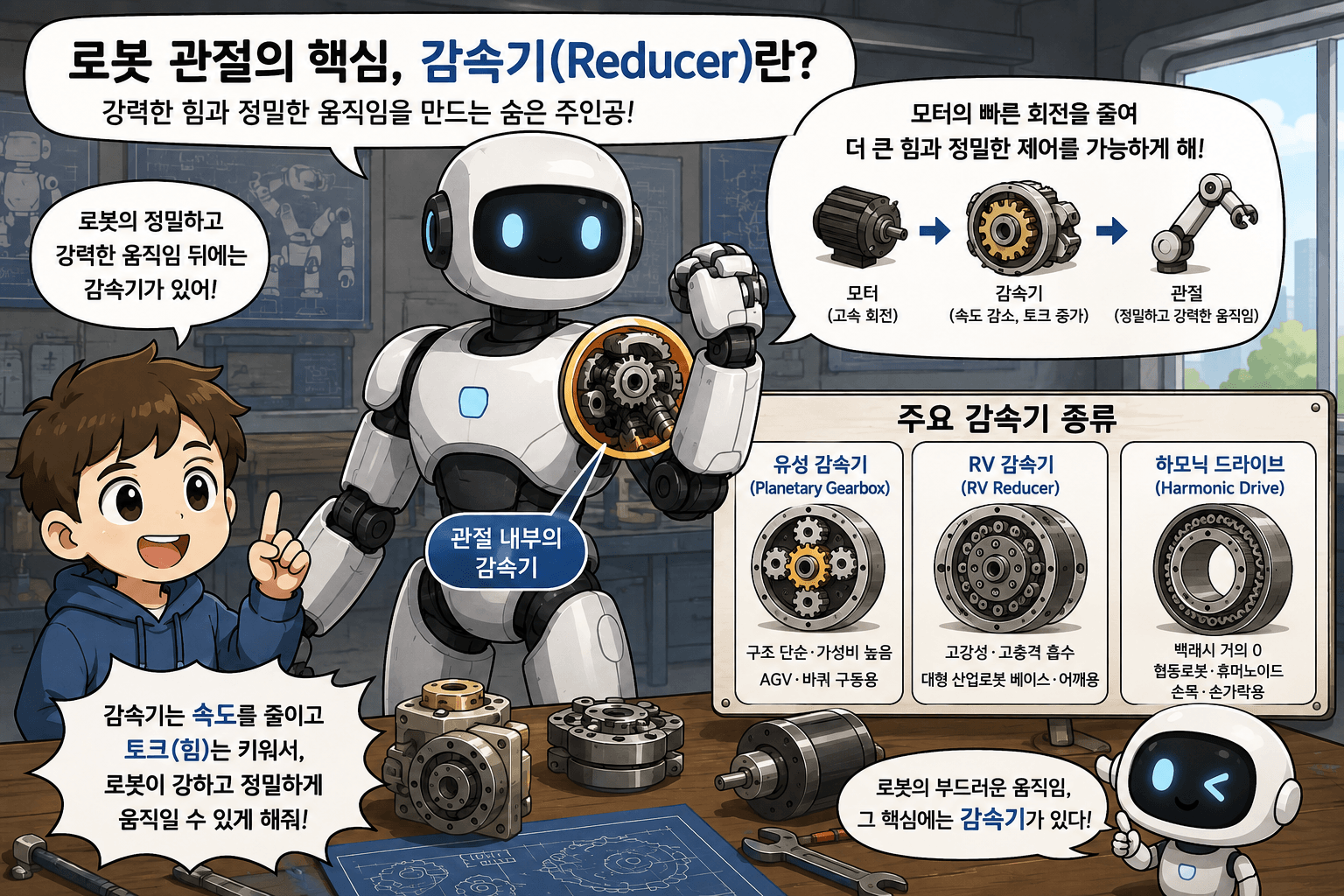

로봇 관절의 핵심, 감속기(Reducer)의 원리와 주요 종류
로봇 관절의 핵심, 감속기(Reducer)의 원리와 주요 종류
최근 휴머노이드 로봇과 협동로봇이 산업 현장을 중심으로 빠르게 확산되고 있고, 물류 로봇(AGV/AMR)은 일부 지역에서 실제 배달·서빙 서비스로 일상 속에 모습을 드러내기 시작했습니다.
로봇이 인간처럼 자연스럽게 움직이고, 무거운 물건을 들어 올리거나, 1mm 미만의 오차로 정밀하게 작업하기 위해서는 다양한 첨단 부품이 조화를 이루어야 합니다.
그중에서도 로봇의 '관절'에 해당하는 부위에 반드시 들어가는 핵심 부품이 있습니다. 바로 감속기(Reducer)입니다. 많은 사람이 로봇의 관절을 '모터'로만 생각하기 쉽지만, 사실 모터 혼자서는 로봇을 정밀하고 강력하게 제어할 수 없습니다.
이번 글에서는 로봇 구동의 숨은 주인공인 감속기의 기본 원리와 존재 이유, 그리고 로봇 산업에서 쓰이는 주요 감속기의 종류를 깊이 있게 알아보겠습니다.
1. 감속기(Reducer)란 무엇이며 왜 필요한가?
감속기(Speed Reducer)는 이름 그대로 '모터의 회전 속도를 줄여주는 장치'입니다.
하지만 단순히 속도를 줄이는 것에 그치지 않고, 물리적인 법칙에 따라 회전력(토크, Torque)을 폭발적으로 증대시키는 핵심 역할을 수행합니다.
💡 모터의 한계와 감속기의 물리적 원리
일반적으로 로봇에 사용되는 정밀 모터(BLDC, 서보 모터 등)는 매우 빠른 속도로 회전하지만, 회전하는 힘(토크) 자체는 매우 약합니다. 모터만으로 거대한 로봇 팔을 들어 올리거나 정밀한 조작을 하려고 하면 모터가 힘을 받지 못해 멈추거나 쉽게 타버리게 됩니다.
여기서 에너지 보존 법칙이 적용됩니다. 손실이 없다고 가정하면 입력 일률과 출력 일률은 같아야 하며, 이론적으로 일률(Power)은 다음과 같은 공식으로 표현됩니다.
일률(P) = 토크(T) × 각속도(ω)
(P: Power, T: Torque, ω: 각속도)
손실되는 에너지가 없다고 가정할 때, 기어비를 이용해 회전 속도(각속도)를 1/N로 줄이면, 토크는 반대로 N배만큼 커집니다.
즉, 감속기는 "높은 속도와 낮은 토크"를 "낮은 속도와 높은 토크"로 변환해 주는 변압기 역할을 하는 것입니다.
🎯 로봇 관절에서 감속기가 제공하는 3가지 가치
- 토크 증대: 작고 가벼운 모터로도 수십~수백 kg의 무게를 견디고 움직일 수 있게 합니다.
- 관성 제어 및 위치 정밀도 향상: 고속 회전하는 모터의 관성을 제어하여 로봇이 원하는 정확한 위치에 딱 맞춰 멈출 수 있도록 돕습니다.
- 제어 안정성 확보: 외력이 작용할 때 모터 축에 전달되는 충격을 완충해 줍니다.
2. 로봇용 감속기의 핵심 요구 조건
일반 산업용 기계나 자동차에 들어가는 감속기와 로봇 관절용 감속기는 요구되는 스펙이 완전히 다릅니다.
로봇 관절용 감속기는 다음 조건들을 혹독하게 만족해야 합니다.
- 낮은 백래시(Backlash): 기어와 기어 사이의 간격을 '백래시'라고 합니다. 이 유격이 크면 로봇 손가락이나 팔 끝이 미세하게 떨리게 됩니다. 로봇용 감속기는 백래시가 거의 Zero(0)에 가까워야 합니다.
- 고강성 및 소형화: 로봇의 무게를 줄이기 위해 크기는 작고 가벼워야 하지만, 정밀한 위치를 유지할 수 있는 강성은 높아야 합니다.
- 높은 효율과 정밀한 반복 재현성: 동일한 지점으로 몇 번을 되돌아와도 오차가 수 마이크로미터(㎛) 이내여야 합니다.
3. 로봇 관절에 주로 쓰이는 3가지 감속기 종류
로봇의 용도와 페이로드(하중)에 따라 사용하는 감속기의 구조와 종류가 달라집니다.
가장 대표적인 3가지 형태를 비교해 보겠습니다.
| 구분 | 유성기어 감속기 | RV 감속기 | 하모닉 드라이브(파동 감속기) |
| 주요 특징 |
일반적인 기어 조합 구조 | 유성기어(1단)+사이클로이드 치형(2단)의 복합 2단 구조 | 금속의 굴곡(탄성 변형) 파동 원리 이용 |
| 적용 분야 |
물류 로봇(AGV), 바퀴 구동 | 대형 산업용 다관절 로봇의 베이스·어깨 등 대하중 축 | 협동로봇 전 관절, 휴머노이드의 팔·다리 등 주요 관절 전반 |
| 장점 | 구조가 단순하고 가성비 높음 | 높은 충격 하중 견딤, 고강성 | 백래시 '0'에 가까움, 초소형·초경량 |
| 단점 | 백래시가 존재하여 초정밀 제어 어려움 | 구조가 복잡하고 무게가 나감 | 과도한 토크 적용 시 탄성 변형 한계 존재 |
① 유성기어 감속기 (Planetary Gearbox)
중앙의 태양 기어(Sun Gear) 주변을 여러 개의 유성 기어(Planetary Gear)가 둘러싸며 회전하는 형태입니다.
힘을 여러 기어 치형으로 분산할 수 있어 단위 면적당 출력이 높고 구조가 직관적입니다.
주로 초정밀도보다는 가성비와 출력 속도가 중요한 이동형 로봇(AMR)의 바퀴 부분이나 일반 자동화 장비에 흔히 쓰입니다.
② RV 감속기 (Rotate Vector Reducer)
RV는 '사이클로이드'라는 뜻이 아니라 Rotate Vector의 약자로, 나브테스코(Nabtesco)가 이 명칭을 사용하면서 업계 표준 용어로 자리 잡았습니다. RV 감속기는 사이클로이드 치형만으로 이루어진 것이 아니라, 1단 유성기어 감속부 + 2단 사이클로이드 감속부를 결합한 복합 2단 구조입니다.
1단에서 태양 기어와 유성 기어가 1차 감속을 담당하고, 2단에서 사이클로이드 디스크가 핀 기어와 맞물려 공전·자전하며 2차 감속을 이루는데, 전체 감속비는 두 단의 감속비를 곱한 값이 됩니다.
기어의 잇수가 동시에 많이 물리기 때문에 충격 흡수 능력이 매우 뛰어나며, 수백 kg 이상의 중량을 들어 올리는 산업용 6축 다관절 로봇의 베이스·어깨 등 대하중 축에 필수적으로 사용됩니다.
③ 하모닉 드라이브 (Harmonic Drive / 파동 감속기)
금속이 미세하게 유연하게 변형되는 '탄성 변형' 원리를 이용한 혁신적인 감속기로, 크게 세 부품으로 구성됩니다.
- 웨이브 제너레이터(Wave Generator): 타원형 캠 형태로, 가장 안쪽에서 회전하며 변형을 만들어내는 부품
- 플렉스스플라인(Flex-spline): 웨이브 제너레이터에 의해 타원형으로 유연하게 변형되는 얇은 금속 컵 형태의 중간 부품으로, 외치가 형성되어 있음
- 서큘러 스플라인(Circular Spline): 내치가 형성된 강성의 고정 외륜으로, 플렉스스플라인이 그 안에서 부분적으로 맞물리며 회전
즉 웨이브 제너레이터가 유연한 플렉스스플라인을 타원형으로 변형시키고, 이 변형된 치형이 바깥의 서큘러 스플라인 치형과 국소적으로 맞물리며 동력을 전달하는 방식입니다. 구조적으로 기어 간 유격을 극도로 줄일 수 있어 백래시가 거의 0에 가까운 수준(통상 1 arc-min 이하)을 구현하며, 매우 얇고 가벼워 협동로봇의 전 관절은 물론, 휴머노이드 로봇의 팔·다리 등 주요 관절 전반에 폭넓게 채택되고 있습니다.
마무리
로봇이 단순히 정해진 궤적만 반복하는 '산업용 매니퓰레이터(Manipulator)'에서, 인간의 환경에서 함께 소통하고 일하는 '피지컬 AI(Physical AI)'로 진화함에 따라 감속기의 중요성은 더욱 커지고 있습니다.
최근에는 감속기와 모터, 초소형 제어기(MCU), 엔코더, 그리고 힘/토크 센서까지 하나로 합쳐진 '지능형 스마트 액추에이터' 형태로 모듈화되는 추세입니다. 그러나 그 내부에서 물리적인 힘을 제어하고 원하는 위치로 정밀하게 제어하는 핵심 본질은 여전히 감속기에 있습니다.
지능형 액추에이터의 발전으로 로봇의 폼팩터(Form-Factor)는 더욱 슬림하고 똑똑해지고 있지만, 정밀한 힘과 움직임을 만드는 감속기의 역할은 여전히 그대로입니다. 결국 피지컬 AI의 완성도는 알고리즘의 정교함과 이를 구현하는 감속기 기술의 정밀도가 함께 맞물려야 완성됩니다.
